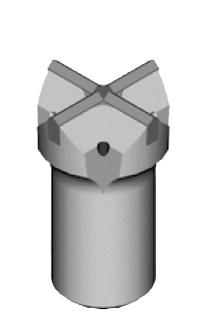

Taillant en croix à plaquettes carbure :
Le taillant croix est un passe-partout avec des résultats variables suivant les terrains et roches rencontrèes. C’est le taillants de base du forage léger. Il est ré-affutable avec une meule spéciale carbure.
Existe à de nombreux diamètres. Démarre en ø 35 avec du R22 et ø40 avec du R25, est...
Equipement disposnible en : R22, R25, R32, R38

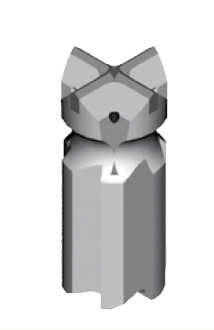

Taillant en croix RETRAC à plaquettes carbure :
Outil de base pour les terrains et roches non homogénes.
Les outils RETRAC ou RÉTRO- TAILLANT sont utilisés dans les terrains faillés ou meubles; la forme spécifique permet de travailler en retrait du forage, là ou un taillant à corps normal aurait toutes les chances de ce coincer!
Un peu plus cher, c’est un investissement qui peut être vite amorti.
Existe à de nombreux diamètres.
Equipement disposnible en : R22, R25, R32, R38

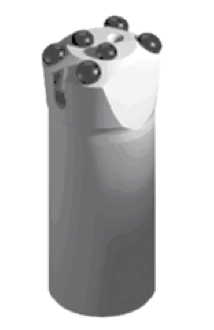

Taillant boutons carbure :
Outil de base pour les roches dures à très dures. Existe à de nombreux diamètres, en corps normal et avec différents types de boutons, ronds, semi-balistique, balistique. Seul des essais ou une bonne connaissance du terrain permet de choisir le bon modèle de boutons.
Existe à de nombreux diamètres.
Equipement disposnible en : R22, R25, R32, R38

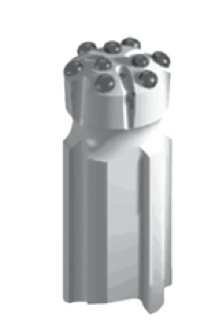

Taillant boutons carbure :
Outil de base pour les roches dures à très dures.
Les outils RETRAC ou RÉTRO-TAILLANT sont utilisés dans les terrains faillés ou meubles; la forme spécifique permet de travailler en retrait du forage, là où un taillant à corps normal aurait toutes les chances de se coincer!
Existe à de nombreux diamètres.
Equipement disposnible en : R22, R25, R32, R38

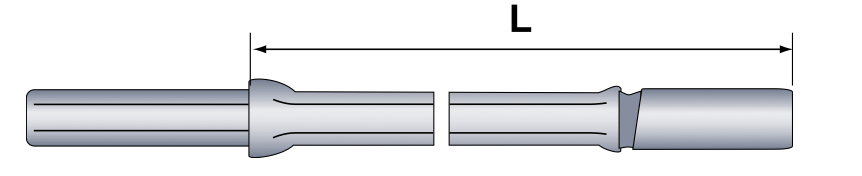

Emmanchement court : (pour marteau perforateur).
Existe en 22x108 pour les marteaux à main et en 25x108 pour les marteaux perforateurs machines.
Filetage en R22, R25 et R32 disponible.
La longueur d’un emmanchement court est proche de 255 mm. Il existe d’autres dimensions sur demande.
Pour des machines plus grosses, des leyners spécifiques sont disponibles sur demande.

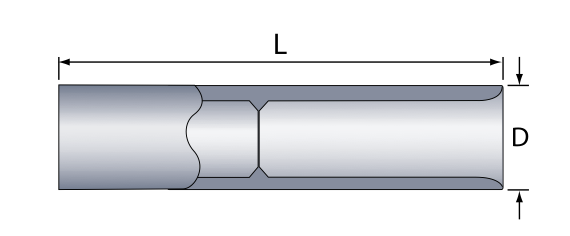

Manchon FxF :
Femelle/femelle, c’est l’élément de raccord entre les tiges allonge. R22, R25, R32…
Il existe aussi des manchons de différentes dimensions et formes (mâle/mâle, mâle/femelle, ect...)
exemple ; R25 F x R25 M - R25 F x R32 F, ect..

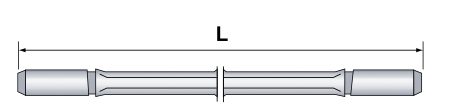

Tige allonge :
Généralement en mâle/mâle elles existent en R22, R25, R32, R38, ect… et dans plusieurs longueurs de 50 cm à 3 m couramment et plus suivant le type de machine.
Elles peuvent être rondes ou hexagonales, elles sont hexagonales pour les diamètres de R22 et R25…
En forage il est conseillé de graisser légèrement les filetages ou les manchons !

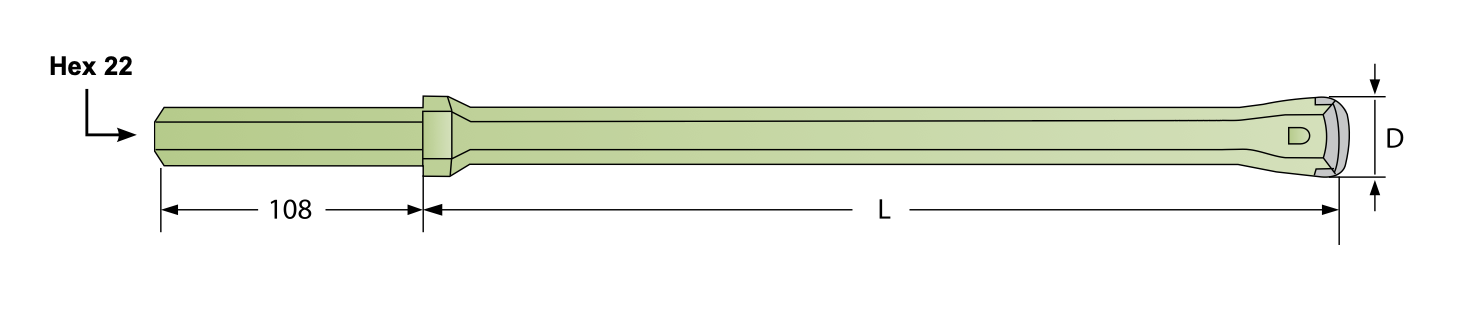

Fleuret monobloc :
Outil complet avec son emmanchement et l’outil carbure l’autre extrémité.
Existe principalement en emmanchement de 22x108 et 25x108, ils sont vendus généralement par série dégressives, en exemple pour forer à 3,20 m en ø37:
il faut un jeu de fleurets de 0,80 cm x ø40 + 160 cm x ø39 + 240 cm x ø38 et 320 x ø37 mm.
Le diamètre doit être dégressif de 1 mm par fleuret et la longueur augmentée de 80 cm pour que cela reste manipulable sur le marteau perforateur.

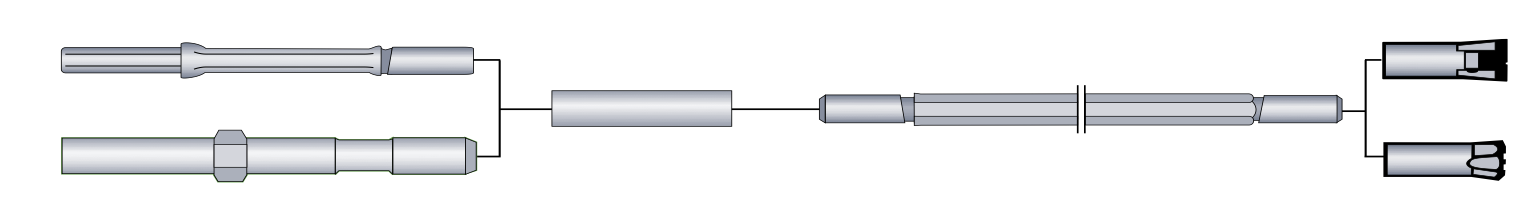

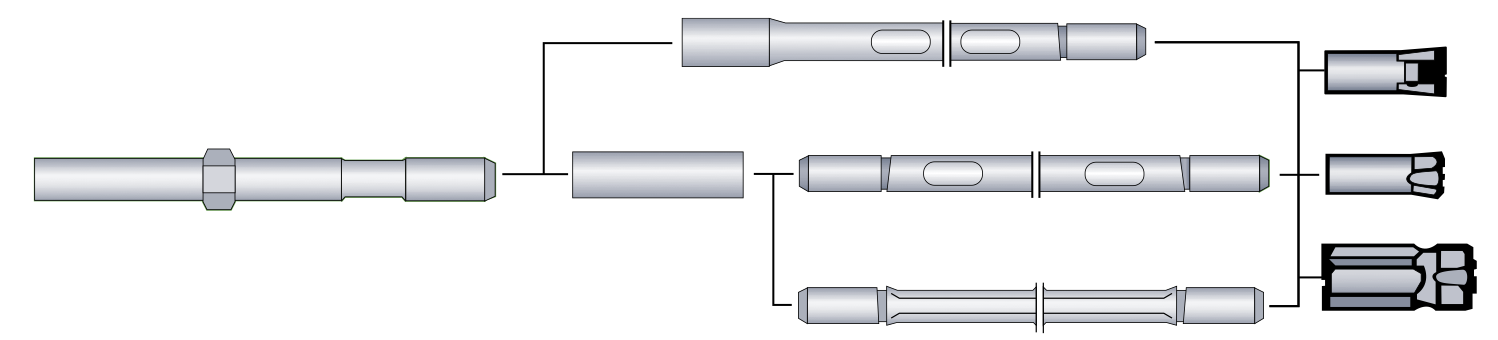

Exemple de train de tiges multiples avec en départ un leyner :
Cet exemple montre 3 types de tiges allonge dont l’une est mâle/femelle, ce qui ne nécessite pas de manchons.
Les deux autres tiges allonges sont mâle/mâle, l’une est ronde, l’autre hexagonale, les taillants se montent sur l’extrémités mâle. Certains marteaux perforateurs n’ont pas de Leyner ou emmanchement, ils sont équipés d’une douille femelle généralement, dans ce cas l’extrémité mâle de l’allonge se visse directement dans le marteau.
